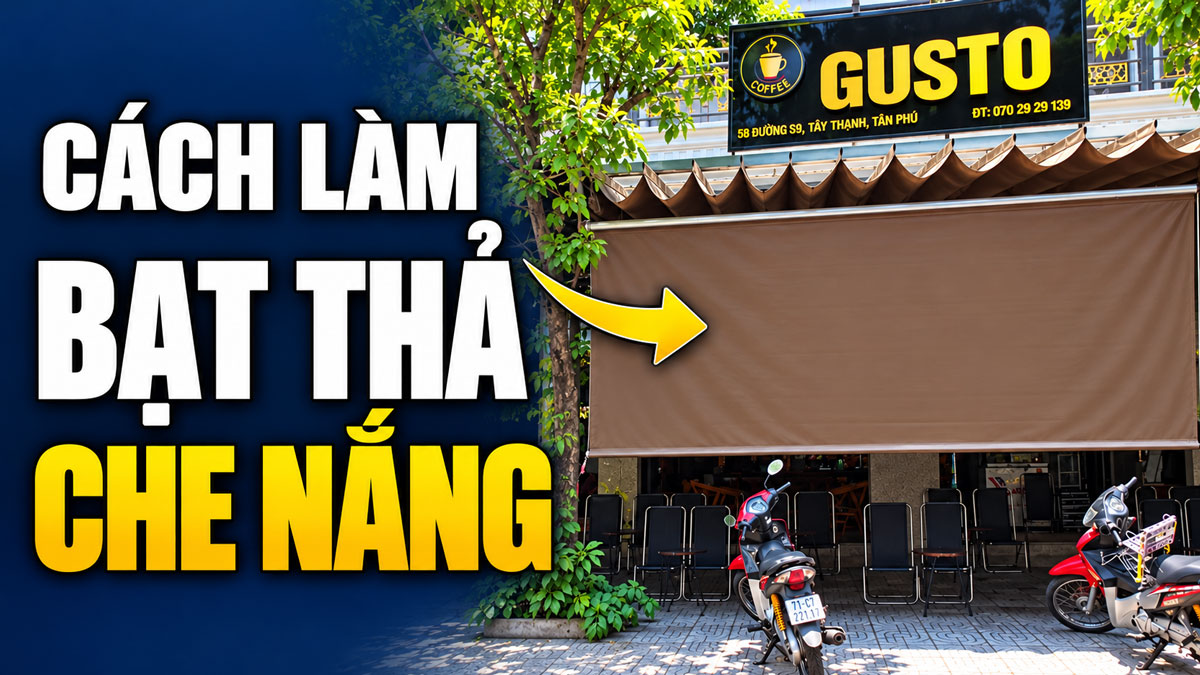

Cách lắp bạt cuốn tay quay chi tiết từ A-Z, đơn giản, dễ hiểu

Để lắp bạt cuốn tay quay che nắng mưa, cần chuẩn bị đúng ống cuốn, ống dằn và bộ phụ kiện; sau đó căn bạt thẳng, ráp hộp số, cố định hai pát treo và hoàn thiện phần neo giữ. Làm kỹ đường căn bạt và vị trí hai đầu đỡ sẽ giúp hạn chế tình trạng cuốn lệch, phồng bạt hoặc quay nặng.

Bài hướng dẫn được biên soạn từ video Bạt Xinh phối hợp với đội thợ Thành Trung tại TP.HCM. Công trình minh họa sử dụng màn trong suốt để che mưa, lấy sáng. Với nhu cầu chắn nắng tại hiên nhà, ban công hoặc cửa hàng, có thể sử dụng bạt màu hay bạt sọc phù hợp với bộ cuốn.

Nếu cần chọn vật liệu và bộ phụ kiện cho từng vị trí, bạn có thể tham khảo danh mục bạt che nắng của Bạt Xinh.

1. Chuẩn bị vật tư và dụng cụ trước khi lắp

Bộ bạt thả tay quay gồm phần bạt, trục cuốn phía trên, ống dằn phía dưới và cơ cấu truyền động. Trong video, các vật tư chính được chuẩn bị như sau:

Dụng cụ thường cần có thước đo, bút đánh dấu, thước thủy hoặc máy cân bằng, máy khoan, máy bắt vít và dụng cụ siết ốc. Nếu phải nối ống hoặc tay quay, cần thêm thiết bị cơ khí phù hợp.

2. Đo và chốt kích thước trước khi gia công

Trước khi cắt ống hay đặt may bạt, cần xác định riêng chiều ngang tấm bạt, chiều dài ống và tổng khoảng trống lắp cả bộ phụ kiện. Các kích thước này có liên quan nhưng không nên mặc định bằng nhau.

• Chiều ngang cần phủ: Đo vùng cần che và kiểm tra khoảng trống ở hai bên.
• Chiều cao thả: Tính từ vị trí trục cuốn đến mép dưới cần dừng; thống nhất cách tính phần gia công với bên cung cấp.
• Bên đặt hộp số: Chọn phía dễ đứng quay, không vướng cửa, cột hoặc đồ đạc.
• Nền bắt pát: Xác định là bê tông, tường hay khung thép để chọn phương án liên kết phù hợp.
• Đường đi của màn: Kiểm tra chướng ngại và vị trí bố trí cáp hoặc ống dẫn hướng.

Với vị trí lắp cao, hãy tính luôn tầm với của người sử dụng và chiều dài tay quay. Chốt các thông tin này trước sẽ hạn chế phải sửa vật tư khi đưa bộ bạt lên công trình.

3. Cách lắp bạt cuốn tay quay qua 8 bước

Bước 1: Chuẩn bị ống cuốn, ống dằn và tay quay

Cắt ống theo kích thước đã chốt, làm sạch đầu ống và kiểm tra độ thẳng. Các vị trí có ba via hoặc cạnh sắc cần được xử lý trước khi tiếp xúc với bạt.

Bước 2: Lắp khế nhôm vào hai đầu ống cuốn

Đưa khế nhôm đúng quy cách vào hai đầu ống phi 60, chỉnh ngay ngắn rồi cố định bằng vít. Trong video, mỗi đầu được giữ bằng khoảng 2–3 vít.

Khế cần nằm chắc, không xộc xệch khi truyền chuyển động. Chọn vít phù hợp để phần vít không cản các chi tiết quay. Nắp nhựa bịt ống dưới được dùng ở công đoạn hoàn thiện ống dằn.

Bước 3: Kẻ đường căn và cố định bạt lên ống

Kẻ một đường thẳng dọc theo chiều dài ống cuốn, sau đó đặt mép liên kết của bạt theo đường này. Kiểm tra hai bên trước khi bắt vít để tránh bạt bị xiên ngay từ đầu.

Với cách lắp trong video, thợ sử dụng vít đuôi cá, khoảng cách giữa các vị trí bắt khoảng 15–20 cm. Cố định dần theo đường căn, đồng thời kiểm tra bề mặt để không dồn bạt thành nếp nhăn.

Đường căn giúp các điểm liên kết nằm thẳng hàng. Nếu bắt lệch, bạt dễ cuốn phồng hoặc dồn về một phía. Với bộ sử dụng nẹp hay cơ cấu liên kết khác, thực hiện theo cấu tạo của bộ phụ kiện đó.

Bước 4: Cuốn gọn bạt và luồn ống dằn phía dưới

Sau khi cố định mép trên, cuốn bạt gọn quanh ống để thuận tiện lắp ráp và đưa lên cao. Giữ hai bên đều nhau trong lúc cuốn, tránh tạo nếp gấp ở giữa.

Tiếp theo, luồn ống phi 34 vào đường xỏ ở mép dưới đã gia công sẵn. Căn vị trí ống rồi cố định hai đầu để hạn chế ống trượt ngang. Video minh họa việc dùng vít giữ tại hai đầu.

Kiểm tra mép dưới và hoàn thiện nắp bịt. Nếu bộ neo hoặc dẫn hướng liên kết vào ống dằn, cần tính vị trí liên kết ngay ở công đoạn này.

Bước 5: Ráp hộp số và hai pát treo

Bộ tay quay có hộp số ở một đầu ống cuốn. Đầu còn lại sử dụng pát đỡ tương ứng.

Lắp pát vào cụm hộp số, ghép với đầu ống rồi hoàn thiện cụm đỡ bên đối diện. Kiểm tra các chốt và ốc liên kết trước khi nâng bộ bạt. Bên đặt hộp số cần đúng với phương án thao tác đã chọn khi khảo sát.

Nên hoàn thiện các phần có thể lắp dưới đất để việc gá lên công trình thuận tiện hơn.

Bước 6: Lấy dấu và cố định bộ cuốn lên công trình

Đây là công đoạn cần phối hợp giữ cụm ống và kiểm tra cao độ hai đầu. Trình tự thực hiện gồm:

1. Lấy dấu vị trí pát theo chiều dài cụm cuốn và khoảng trống lắp đặt.
2. Chuẩn bị liên kết phù hợp với nền bắt thực tế.
3. Nâng bộ bạt và gá một đầu, đồng thời tiếp tục đỡ chắc đầu còn lại.
4. Căn đầu đối diện, kiểm tra hai cụm đỡ đồng trục và lấy dấu hoàn thiện.
5. Cố định, siết các liên kết rồi kiểm tra khoảng hở của bộ quay.

Không ép cụm ống vào hai pát bị lệch vị trí hoặc quá sát nhau, vì có thể gây cọ, kẹt khi vận hành.

Bước 7: Hoàn thiện phần neo và dẫn hướng

Phần neo giữ giúp hạn chế màn thả xê dịch. Video giới thiệu hai phương án để thợ tham khảo:

• Dùng cáp: Bố trí cáp, tăng đơ và kẹp cáp theo phương án neo hoặc dẫn hướng của công trình; kiểm tra đường đi để không cọ vào mép bạt.
• Dùng ống: Bố trí ống dẫn hướng cùng chi tiết giữ phù hợp. Video minh họa chi tiết dạng ômega để phần dưới di chuyển theo đường dẫn.

Đây là phần có nhiều biến thể, cần căn theo kích thước và mặt bằng thực tế. Khi quay thử, bộ dẫn hướng phải cho bạt di chuyển thuận, không kéo lệch hoặc ghì chặt ống dằn.

Bước 8: Quay thử và căn chỉnh toàn bộ

Móc tay quay vào hộp số, thao tác chậm để kiểm tra chiều thu và chiều thả. Quan sát từ phía trước và hai bên trong vài lượt vận hành.

• Bạt lên xuống đều, không dồn mạnh sang một bên.
• Mép dưới tương đối ngang và không mắc vào vật cản.
• Hai đầu ống không cọ pát hoặc hộp số.
• Cáp hoặc ống dẫn hướng không làm kẹt đường đi.
• Các liên kết ổn định, không có tiếng cọ hoặc rung bất thường.

Nếu thấy quay nặng hoặc cuốn lệch, dừng lại để kiểm tra nguyên nhân. Không tăng lực quay để ép bộ bạt tiếp tục chạy khi đang bị kẹt.

4. Lưu ý riêng khi làm màn cuốn trong suốt

Một kinh nghiệm được nhắc rõ trong video là chừa phần ống ở hai bên tấm bạt, do màn trong suốt có thể xê dịch khi cuốn.

Ví dụ tại công trình:

• Chiều ngang tấm bạt: 5 m.
• Chiều dài ống được gợi ý: 5,2 m.
• Phần ống chừa ra: khoảng 10 cm mỗi bên.

Về công năng, công trình này dùng màn trong để chắn mưa nhưng vẫn giữ ánh sáng. Nếu ưu tiên chắn nắng xiên, cần lựa chọn bạt màu hoặc bạt sọc phù hợp. Tham khảo thêm các quy cách bạt trong suốt khi cần làm màn lấy sáng.

5. Các lỗi thường gặp khi lắp bạt thả tay quay

Khi vận hành chưa thuận, nên kiểm tra theo biểu hiện thực tế thay vì chỉnh đồng thời nhiều bộ phận.

Trước khi tháo vít hoặc chỉnh pát trên cao, cần đỡ chắc cụm bạt và đưa về trạng thái phù hợp để xử lý. Việc chỉnh liên kết nên do người có kinh nghiệm thực hiện.

6. Sử dụng và kiểm tra sau khi lắp

Khi bàn giao, người lắp cần hướng dẫn rõ chiều quay, vị trí dừng và cách thao tác với phần neo giữ của đúng bộ bạt.

• Quay đều tay: Dừng khi thấy lực cản bất thường, không giật hoặc cố vặn tiếp.
• Kiểm tra khóa giữ đáy: Nếu cấu hình có khóa hoặc điểm ghì đáy, cần mở đúng cách trước khi thu.
• Chủ động thu khi gió mạnh: Thực hiện sớm theo hướng dẫn sử dụng của bộ phụ kiện và điều kiện công trình.
• Theo dõi liên kết: Kiểm tra pát, ốc, cáp và các vị trí hàn nối sau thời gian sử dụng.
• Giữ đường đi thông thoáng: Tránh để vật dụng mắc vào màn hoặc ống dằn.

7. Câu hỏi thường gặp về cách lắp bạt cuốn tay quay

Ống cuốn và ống dằn có dùng chung một loại không?

Trong bộ mẫu của video, ống cuốn phía trên dùng phi 60, ống dằn phía dưới dùng phi 34, bạn có thể dùng hộp vuông để dễ hàn gá các bas nếu công trình có yêu cầu.. Mỗi ống có nhiệm vụ khác nhau và cần tương thích với khế, pát, hộp số cùng phần bạt đã gia công.

Có phải công trình nào cũng cần hàn nối ống?

Không. Công trình trong video nối ống vì gặp hạn chế vận chuyển. Nếu chuẩn bị được ống nguyên cây đúng kích thước và phù hợp cấu hình, không cần thêm mối nối.

Chỉ lắp bộ cuốn, bỏ phần neo dẫn hướng có được không?

Cần đánh giá vị trí lắp, kích thước tấm bạt và mức độ tiếp xúc gió. Với mặt ngoài công trình, nên chốt phương án giữ và dẫn hướng cùng thợ trước khi đặt vật tư, thay vì bỏ qua rồi xử lý khi màn rung hoặc xê lệch.

Có thể thay màn trong bằng bạt sọc không?

Được nhé, nguyên lí hoàn toàn giống nhau, có thể thay bằng bạt màu, bạt sọc mái hiên các loại.

Bạt Xinh có nhận thi công trực tiếp không?

Bạt Xinh chuyên cung cấp bạt và vật tư, phụ kiện cho thợ, nhà thầu; không nhận thi công trực tiếp. Video được thực hiện phối hợp với đội thợ Thành Trung tại TP.HCM để chia sẻ quy trình lắp ráp thực tế.

8. Chuẩn bị bộ vật tư đúng kích thước công trình

Để được tư vấn bộ cuốn phù hợp, anh em thợ nên gửi Bạt Xinh chiều ngang, chiều cao thả, loại bạt muốn sử dụng, ảnh vị trí lắp và bên đặt tay quay. Nếu công trình đã có khung hoặc có phương án neo riêng, nên cung cấp thêm thông tin để đối chiếu phụ kiện.

Anh em có thể tham khảo combo bạt thả tay quay và thống nhất rõ các hạng mục đi kèm, phần ống cần chuẩn bị, quy cách gia công cùng cách vận chuyển trước khi đặt hàng.
