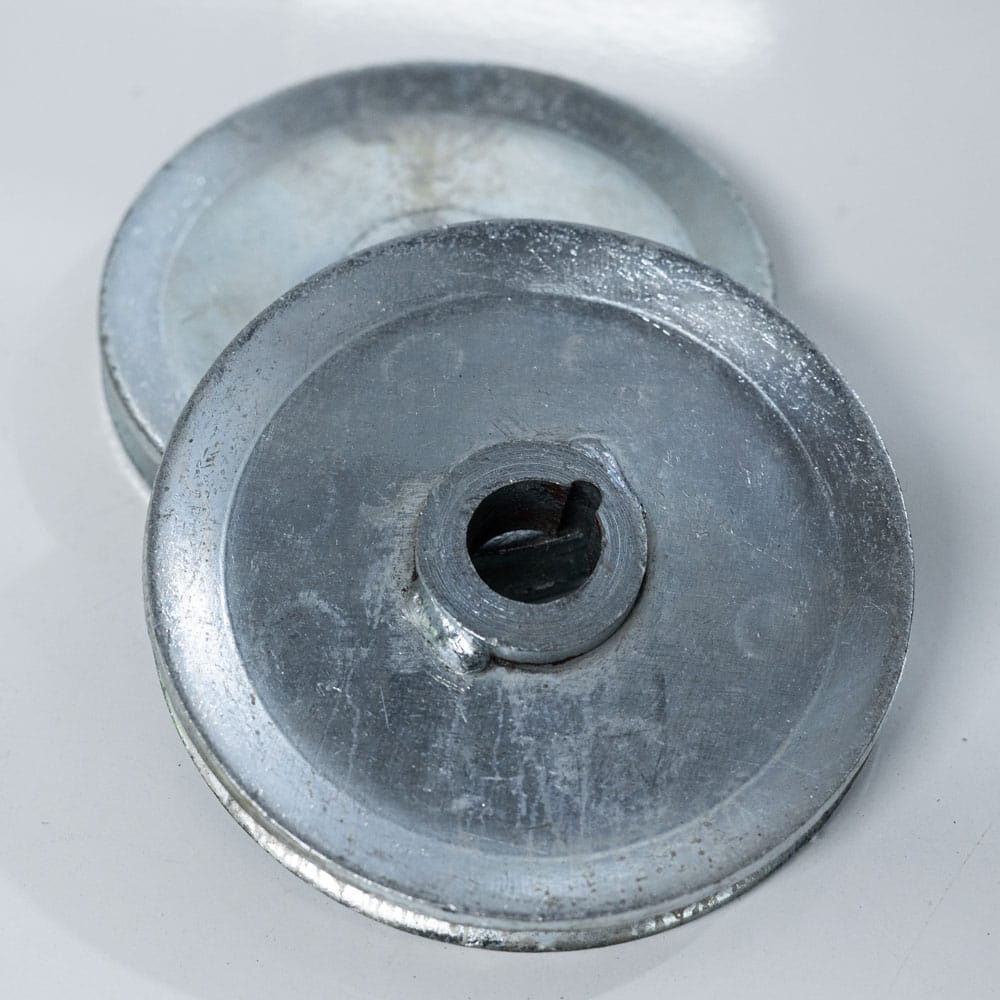

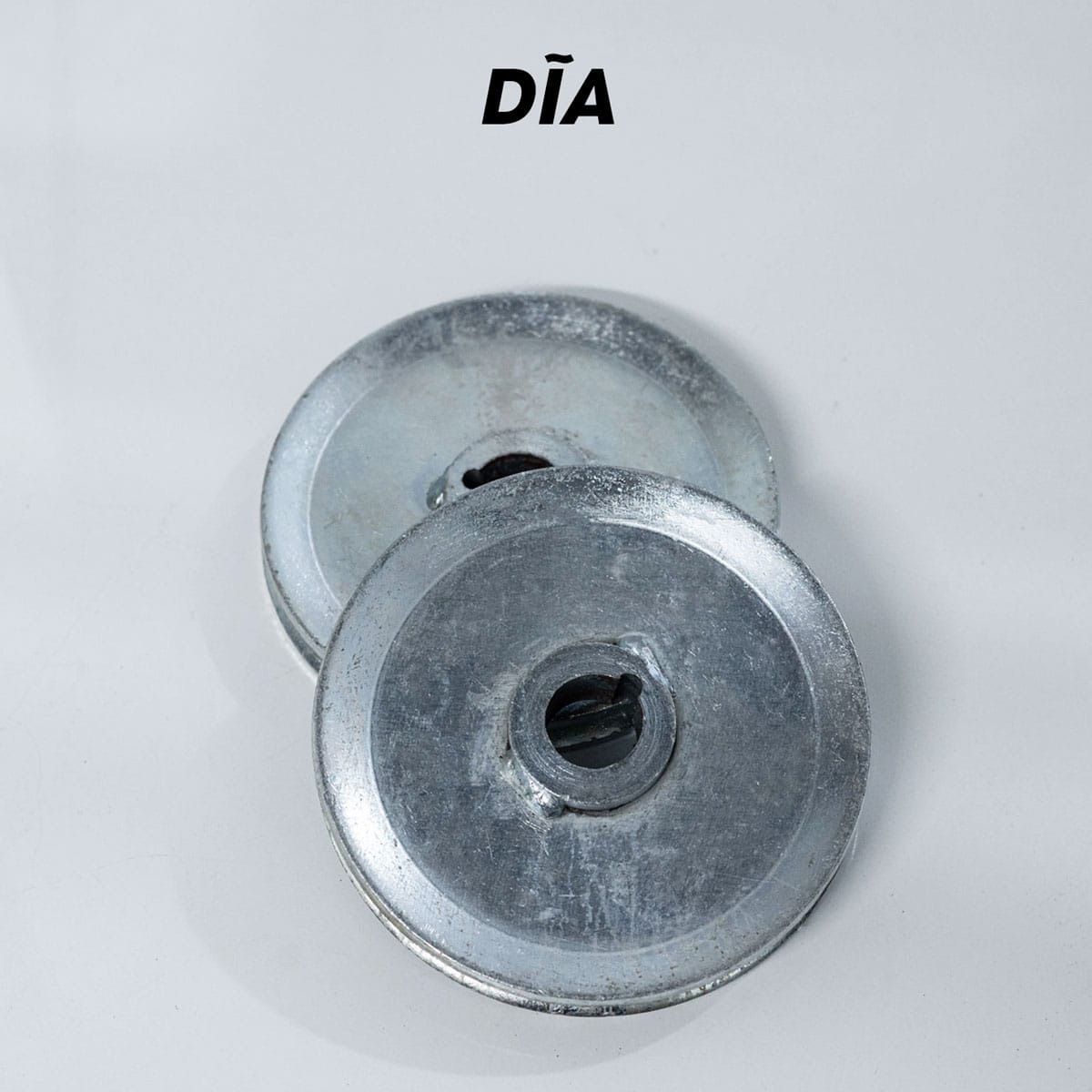

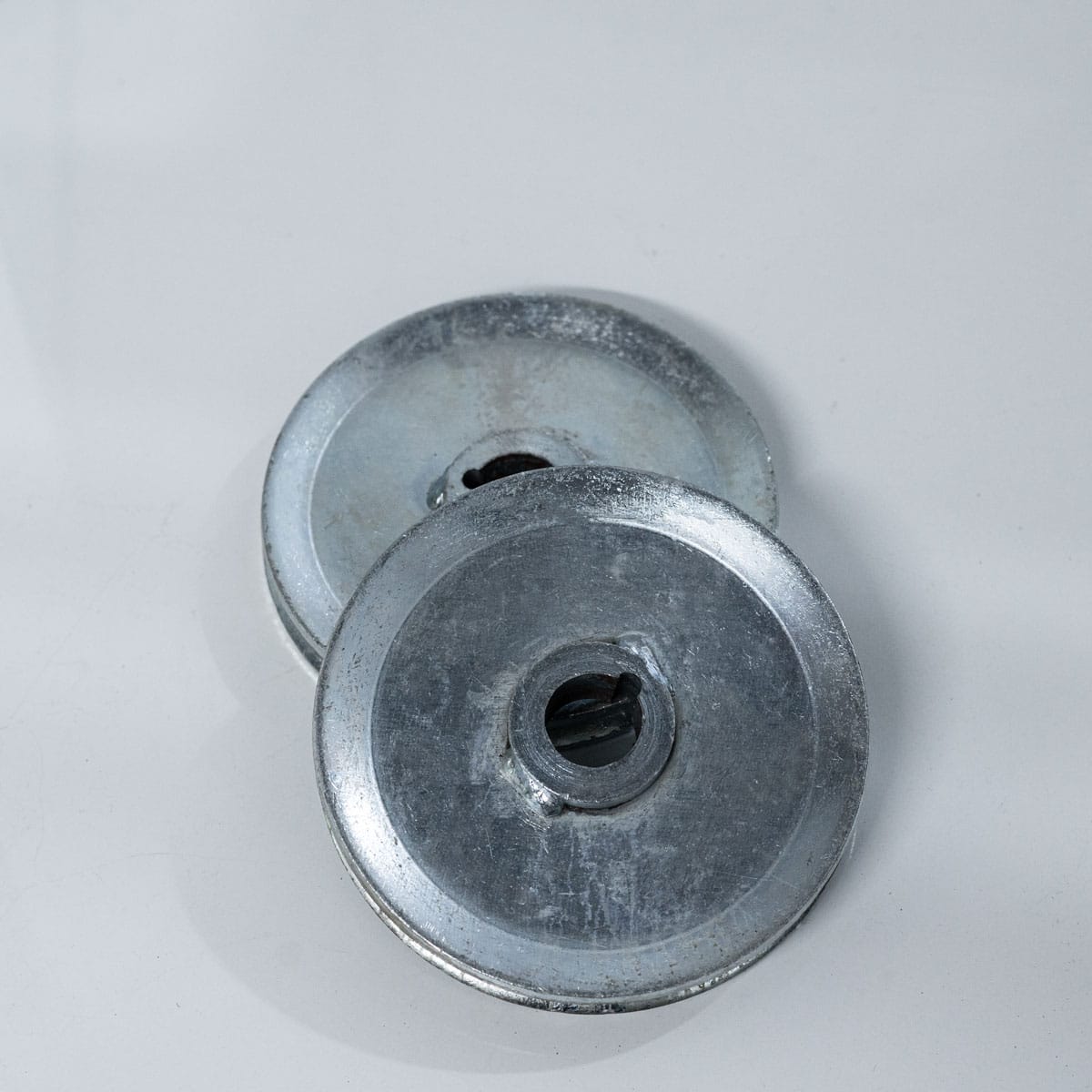

Đĩa cuốn dây cho motor là chi tiết trung gian biến chuyển động quay của trục motor thành chuyển động thu – nhả dây kéo trong hệ mái bạt xếp. Khi motor quay, dây được cuốn vào hoặc thả ra khỏi lòng đĩa, từ đó truyền lực qua hệ buly để kéo các thanh mái di chuyển theo ray.
Phù hợp với hệ kéo dùng dây cáp, dây thừng. Đĩa cuốn dùng thay thế nhông bánh răng
Thông số & cấu trúc kỹ thuật
Quy cách
Thông số
Tên sản phẩm
Đĩa cuốn dây / đĩa tời motor
Ứng dụng
Motor mái bạt xếp, cơ cấu kéo dây
Chất liệu
Thép, bề mặt mạ kẽm
Kết cấu
Tang cuốn nằm giữa 2 vành chặn tròn
Lỗ tâm
Lỗ trục tại chính giữa đĩa
Liên kết trục
Có chi tiết/rãnh khóa tại tâm để truyền mô-men
Kiểu làm việc
Quay theo trục motor để cuốn hoặc nhả dây
Kích thước
Cần đối chiếu theo trục motor; ảnh không có thước đo
Ưu điểm nổi bật – cuốn dây đúng trục, hạn chế dồn lệch
Yêu cầu quan trọng của một đĩa cuốn motor mái xếp là truyền được mô-men từ trục motor sang dây kéo mà không xảy ra trượt tương đối giữa trục và tang. Phần moay-ơ ở tâm được thiết kế để ăn khớp với trục truyền động, nhờ đó khi motor quay, toàn bộ đĩa quay đồng bộ.

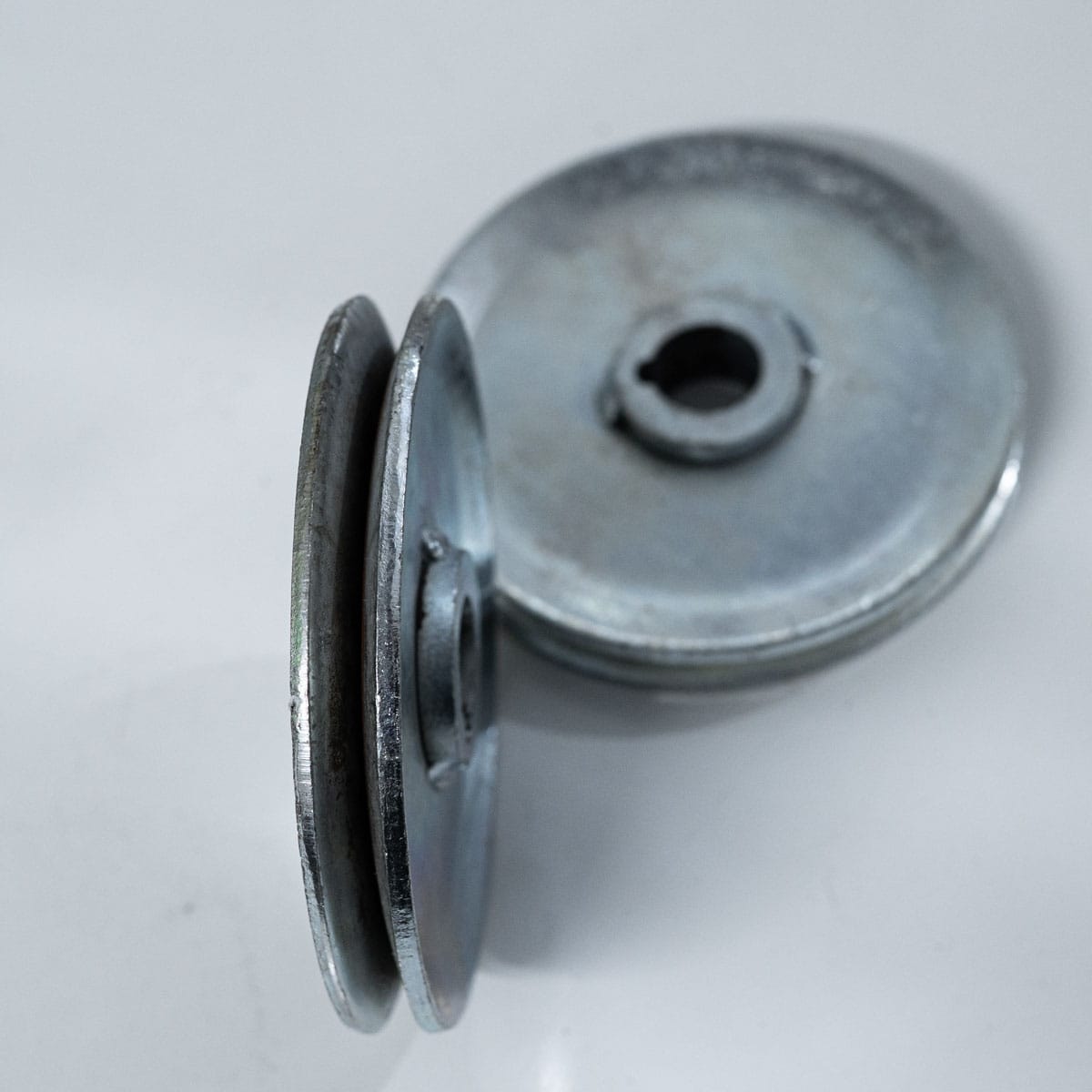

Hai vành kim loại ở hai phía đóng vai trò giới hạn bề rộng cuốn dây. Khi hệ thống được căn đúng hướng dây vào, các vòng dây sẽ xếp trong vùng làm việc của tang, hạn chế tình trạng dây tuột mép hoặc cuốn lệch sang cơ cấu bên cạnh.
Kết cấu thép mang lại độ cứng cần thiết tại vị trí chịu mô-men liên tục. Bề mặt mạ hỗ trợ hạn chế oxy hóa trong môi trường mái che thường xuyên chịu độ ẩm.
Ứng dụng thực tế
Đĩa cuốn dây được lắp trên trục ra của motor hoặc cụm truyền động, sau đó kết hợp với dây PP/cáp kéo, buly dẫn hướng, chân đế motor và công tắc hành trình để tạo thành hệ đóng – mở mái xếp.
Dùng thay thế cho nhông bánh răng mặc định của motor
Sản phẩm thích hợp cho lắp mới hoặc thay đĩa cũ bị cong mép, mòn tâm, biến dạng tang cuốn hay không còn phù hợp với trục motor.
Khi đặt hàng, nên đối chiếu đường kính trục, kiểu khóa trục và không gian lắp trên bộ motor, thay vì chỉ chọn theo đường kính ngoài của đĩa. Bạt Xinh có sẵn đĩa cuốn dây, đĩa tời cho motor mái bạt xếp, thuận tiện lấy đồng bộ cùng motor và các chi tiết truyền động liên quan.
